前端Web组态工具整理

现在系统可视化需求越来越大,本文整理几个目前最热的前端Web组态工具。

1.mxgraph:

介绍:开源免费,但是需要解决的问题很多,国内学习参考资料少。但是,可视化组态的实现基本都是借助于这个框架来实现的。

演示demo:Grapheditor

mxgraph官方文档API:mxCell

最大的交流社区:Diagram Software and Flowchart Maker

交流社区2:Newest 'mxgraph' Questions

github:GitHub - jgraph/mxgraph: mxGraph is a fully client side JavaScript diagramming library

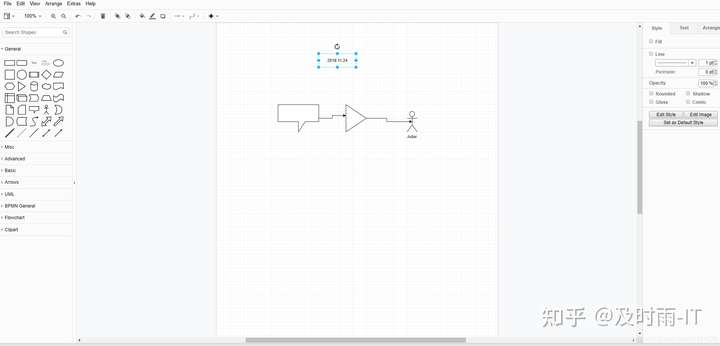

效果:

2.Sovit2D

Sovit2D可视化开发工具,平台提供免费个人版可以试用,该产品可灵活、快捷地制作各类交互式常规屏和大屏可视化,内置百余种炫酷组件和组件动画效果,得到更形象、更直观的可视化呈现。动画效果的设计是它的一大特点。这是目前其它同类产品不具有的。另外该公司还研发了SovitChart产品,它是一套专注于制作可视化图表的软件系统。它是基于Echarts开源API研发了一套基于图表可视化界面开发系统,用户只要通过鼠标拖拉控件就能设计出精美的图表可视化web页面,同时可以方便的与后端数据进行绑定,实现数据驱动页面的变化,实现炫酷的图表展示。

官网演示demo: http://www.sovitjs.com/demo.html

Sovit2D官方文档API: http://www.sovitjs.com/document.html

**电场主接线图:

煤矿采煤实时监控:

3.le5le-topology:

介绍:A diagram (topology, UML) framework uses canvas and typescript. 一个用canvas+typescript写的绘图【核心库,不依赖框架】(微服务架构图、拓扑图、流程图、类图等ULM图,动画、视频支持)。本框架目前已经实现了拖拽、缩放、旋转、自定义属性等基础操作,开发者只用关心图表绘画实现即可。其次,流畅、高性能 - 使用 canvas 和多个场景离屏,操作过程流畅;完全不用担心 SVG 方式 dom 元素过多,性能高效。其三,自带部分动画效果,能满足基本的需求。使用TypeScript语言。chrome、firefox、ie11等浏览器是没有问题的。IE9以下版本没有测试,仅仅是绘图引擎,只需要支持canvas+html5标准即可

演示demo:乐吾乐Topology - 基于开源的免费可视化绘图工具

github:GitHub - le5le-com/topology: A diagram (topology, UML) framework uses canvas and typescript. 一个轻量(100k左右)、功能丰富的绘图工具(微服务架构图、拓扑图、流程图、类图等UML图、脑图,动画、视频支持)。 【在线使用】:

gitee:Gitee 极速下载/topology

效果:

4.draw.io

介绍:和mxgraph相比,在其基础上加了一些东西,更加完善。但是都是出自同一家公司之手。

演示demo:Flowchart Maker & Online Diagram Software

github:GitHub - jgraph/drawio: Source to app.diagrams.net

社区博客:Blog

效果:

5.HT-2D/3D

演示demo:HT Editor

全部demo:构建先进 2D 和 3D 可视化所需要的一切

github:图扑软件

社区博客:图扑软件 - 数据可视化博客

效果:构建先进 2D 和 3D 可视化所需要的一切

3D地铁站台:

2D电力相关:

editor参考:3D 拖拽编辑器

标题

6.3D可视化楼宇、水站实时监测系统:

介绍:3D可视化楼宇管理系统,实时监测楼宇相关的各方面的数据。提到工业互联网往往会涉及:物联网、IoT、5G、数字孪生、边缘计算、PaaS平台、SaaS应用、产业互联网、互联网+、工业4.0、智慧城市、智慧园区、智慧楼宇、智能制造等概念,但本文将围绕可视化的话题,围绕更基础的 HTML5/WebGL/WebVR 等底层技术,我们觉得业界还没达到智能化、平台化的成熟阶段,走得太快即使是 GE Predix 也会从明星变流星,了解垂直行业需求,采集足够多有效数据,做好实时的、稳定的、美观的、Web 化的 2D 和 3D 数据可视化呈现,是工业互联网需要走好的第一步。

演示demo:http://www.hightopo.com/demo/ht-smart-building/

github:图扑软件

效果:

效果:

7、前端设计Mqtt(订阅、发布)

参考:https://github.com/UsrIot/usrCloudDemo_js/blob/master/web/mqttws31.js

8.OSHMI

效果:

介绍:适用于变电站,物联网和自动化应用的移动和云友好型SCADA HMI。

github:GitHub - riclolsen/OSHMI: SCADA HMI for substations and automation applications.

官网:Open Substation HMI

博客:http://ricolsen1supervc.wordpress.com(被墙)

图形参考来源1:https://www.freepik.com/search?dates=any&format=search&page=1&query=%E5%B7%A5%E4%B8%9A&sort=popular

9.HslControls控件库

效果:

介绍:HslControls是一个工业物联网的控件库,基于C#开发,配套HslCommunication组件可以实现工业上位机软件的快速开发,支持常用的工业图形化控件,快速的集成界面开发。 主要包含了按钮,开关,进度条,信号灯,数码管,时钟,曲线显示控件,仪表盘控件,管道控件,瓶子控件,饼图控件,传送带控件,温度计控件,鼓风机控件,阀门控件,电池控件等等。

开发语言:c#

github:https://github.com/dathlin/HslControlsDemo

博客:HslCommunication组件库使用说明 - dathlin - 博客园

注意:前端主要是JavaScript语言开发,c#我也不懂,只是做参考,看看人家的思路啥的。

10.VUE组态-支持拖动

效果:

介绍:个人基于vue+quasar的web组态,核心代码基于vue,quasar仅仅是为了方便构建

github预览访问如下地址:WebTopo

demo:WebTopo

github:https://github.com/phynos/WebTopo

博客:https://bloghttps://github.com/phynos/WebTopo.csdn.net/lpch1987/article/details/96288974

11.WTScada HTML5组态百软度件

效果:

介绍:基于HT框架的web组态软件,HTML5技术,道在线专组态运属行.

demo:WTScada组态软件

github:暂无

12、WebGL

介绍:WebGL是目前最为流行的3D绘图协议

13、WVGL

介绍:V虚拟现实行业


转自知乎:及时雨-IT
